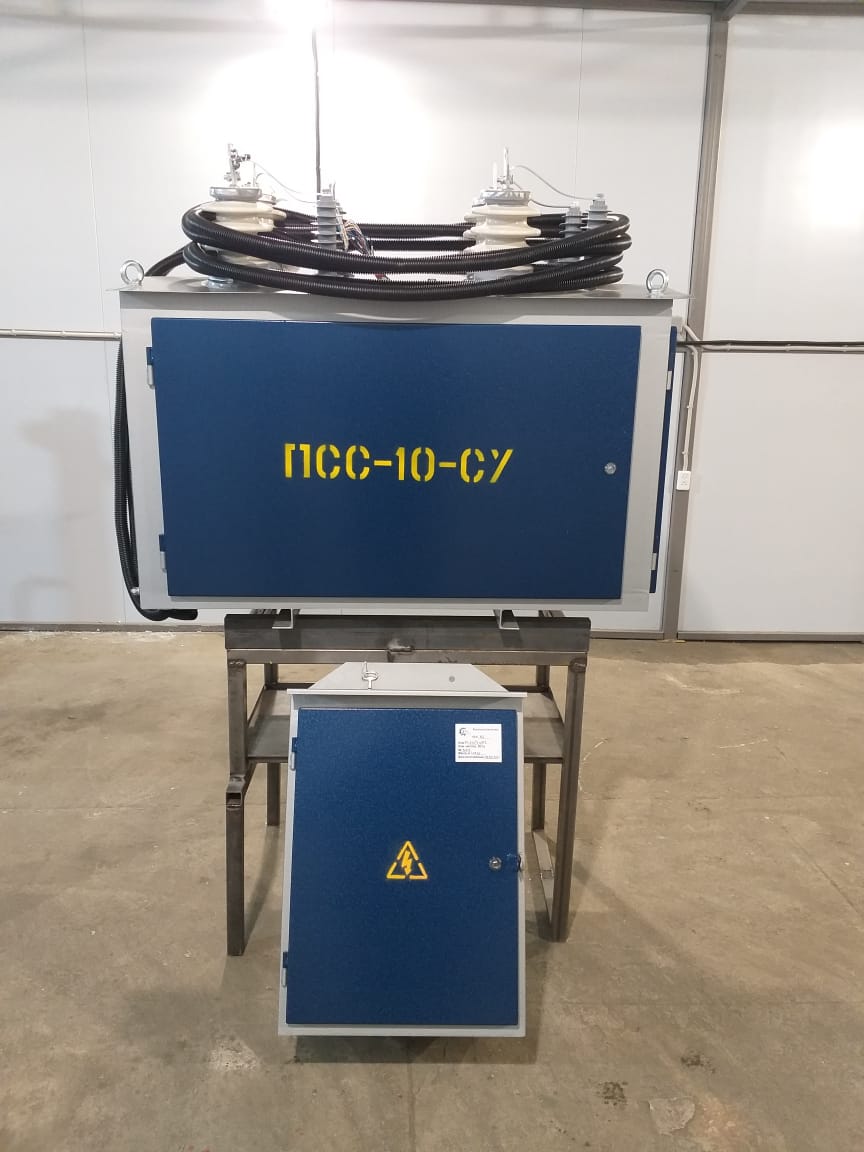

ПСС-10 Вакуумный реклоузер

ХАРАКТЕРИСТИКИ
Номинальное напряжение (линейное), 10кВ

Наибольшее напряжение (линейное), 12кВ

Номинальный ток главных цепей, А 800; 630;

Типы применяемых выключателей ЕX-ВВ; BB/TEL ISM15_LD_1(51)

Номинальный ток отключения выключателей,
встраиваемых в шкаф, кА 12,5

Ток термической стойкости главных цепей (3 с), кА 12,5

Номинальный ток электродинамической
стойкости главных цепей, кА 32

Номинальное напряжение вспомогательных
цепей переменного тока, В220 = 24

Уровень изоляции Нормальная

Вид изоляции Воздушная

Наличие выдвижных элементов Без выдвижных элементов

Вид линейных высоковольтных присоединений Воздушные

Степень защиты IR65

Вид управления Местное; дистанционное


ПРИНЦИП РАБОТЫ ВАКУУМНОГО РЕКЛОУЗЕРА
Шкаф управления вакуумного реклоузера соединен кабелем с высоковольтным модулем, оснащенным измерительными трансформаторами и непрерывно получает информацию о текущих параметрах электрической сети.

В момент, когда показатели силы тока и напряжения превышают запрограммированные значения микропроцессорной защиты, шкаф управления дает импульсный сигнал вакуумному выключателю, который размещается в высоковольтном модуле.

Через определенное время (зависит от настроек автоматики) управляющий шкаф посылает сигнал на включение линии или подключение резервного питания. Так как вакуумный выключатель срабатывает практически мгновенно, в большинстве случаев плавкие вставки предохранительных элементов электросети не успевают выйти из строя. Это позволяет обойтись без выезда аварийной бригады за исключением тех случаев, когда наблюдаются устойчивые замыкания и требуется проведение ремонтных работ.

Реклоузер размещается на опоре ЛЭП и опционально может быть оснащен оборудованием для сбора и протоколирования параметров электрической сети, приборами учета потребления реактивной и активной мощности.

Наша компания изготавливает надежные и долговечные вакуумные реклоузеры любого типа – с защитой минимального напряжения, с направленной максимальной токовой защитой, с возможностью автоматического подключения к линии резервного питания.

Чтобы подать заявку на изготовление устройства с требуемыми функциональными параметрами, свяжитесь с представителями компании «ПерсоналЭнергоСтрой» по контактному телефону.

Здесь можно купить ПСС-10 Вакуумный реклоузер в г. Воронеж по цене 350000 руб. за шт
